本机振荡器所产生的正弦波失真极低（约0.1%），最适合用来检测或鉴定各类发声体：如喇叭、耳机、受话器、压电式蜂鸣器等音质之优劣。本机振荡器之频率稳定度远高于BFO电路，

且本机所产生的正弦波，音质极纯，绝非一般Function Generator的正弦波可比拟的。因此本机具有失真低及频率稳定度高的双重优点，是以往任何VCO及BFO电路所无法兼具的。

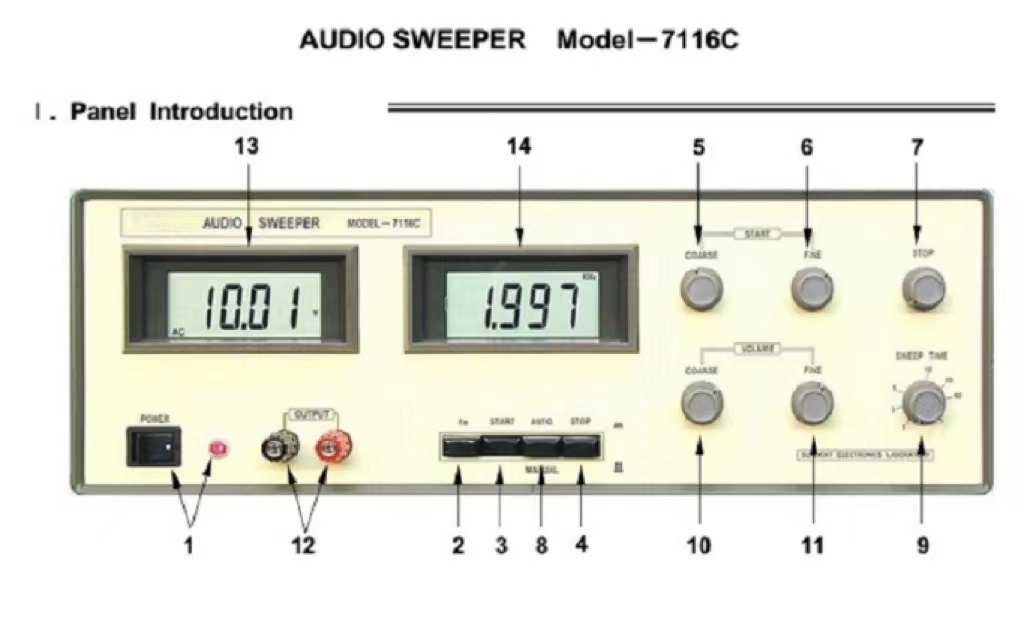

（1）电源开关及指示灯

（2）数字型电压表： 显示输出电压之RMS值。

（3）频率表：20HZ-20KHZ，四位数字显示频率表，解析度1HZ，自动换档，单位KHZ.

（4）起扫频率粗调旋钮：设置起扫频率。可大幅度的改变起扫频率值。

（5）起扫频率微调旋钮：可对粗设的起扫频率进行细致校准。

（6）止扫频率调整旋钮：可用来选设及调整止扫频率值。

因为中、高音喇叭之Fo值为喇叭箱设计者的参考依据之一，而低音喇叭的Fo值又音再生的关键因素之一，

故测定Fo值是很重要的。下面依据美国EIA标准介绍FO的测试步骤。

1. 将本机接上电源，并将POWER SW 于NO位置，STOP旋钮调在中间位置，其余各旋钮，按钮设置在起始位置。

 2. 接好OUTPUT（信号输出线）和待测喇叭，注意“正负”要接对。
